欢迎您选择非凡开源的拓竹AMS lite电热恒温恒湿一体式干燥箱，
如遇组装问题，可加QQ群：914682474 881019125讨论
如果您上一步还没有完成，请点击以下链接返回上一步进行组装
拓竹AMS lite电热恒温恒湿一体式干燥箱组装指南-09 加热器组装
本过程需要用到的工具
① 10mm开口扳手或相应工具（用于拧紧PC4-01气动接头）
② 带14mm钻头的打孔工具一个（如电钻、电动螺丝刀等，也可使用电烙铁加热后给密封箱开孔）
③ 记号笔一支（用于标记需要打孔的位置）
本过程需要用到的零件
① 出料口螺母 1套
② 出线孔密封件 1套
③ PC4-01气动接头 4个
④ 扎带若干
请严格按照以下动画顺序进行组装
请按下图中的位置，在密封箱上用14mm钻头开孔，左侧为温湿度传感器出线孔，右侧为加热器加热器出线孔，开空前建议先使用3mm钻头开一个小孔，在用14mm钻头扩孔，以免将密封箱损坏，开好孔之后，需要先将左侧温湿度传感器的出线孔打印件套到传感器的线上，传感器安装于出线孔左侧，然后将打印件从开好的孔内传出，打印件开孔处需要用打印件内自带的线卡卡住，然后涂抹704密封胶，最后在外侧将出线口螺母拧紧。
右侧加热器出线口打印件为扁口，将加热器的两条线分别穿出，在箱内将加热器的线用扎带整理整齐，在外侧将出线口螺母拧紧即可，详情查看下面动图。
出料口需对着耗材料盘位置，这里可以把线轴临时安装好，插入料盘支架内以便于定位，出料口要略高于耗材料盘的高度1cm，以便出线顺畅，需要先行给出料口打印件安装PC4-01气动接头，并用扳手拧紧，由外向内插入开好的14mm孔内，然后从内侧，将出线口螺母拧紧即可。

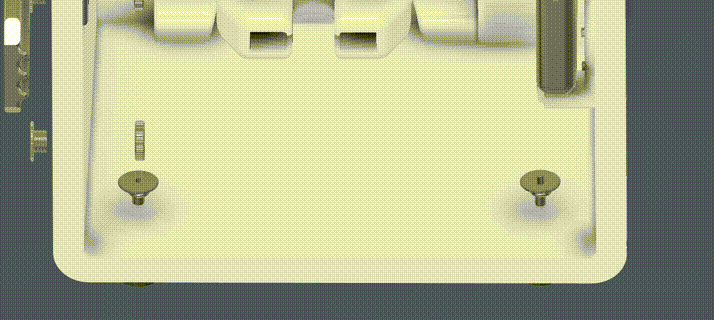

动态演示图
如果您已经完成了上述工作，请点击下面链接进入下一步的组装工作
