欢迎您选择非凡开源的拓竹AMS lite电热恒温恒湿一体式干燥箱，
如遇组装问题，可加QQ群：914682474 881019125讨论
如果您上一步还没有完成，请点击以下链接返回上一步进行组装
拓竹AMS lite电热恒温恒湿一体式干燥箱组装指南-11 电器接线图
本过程需要用到的工具
① 2.5mm、2mm六角扳手各一支
② 带3mm钻头的打孔工具一个（如电钻、电动螺丝刀等，也可使用电烙铁加热后给密封箱开孔）
③ 记号笔一支（用于标记需要打孔的位置）
④ 十字螺丝刀一把
本过程需要用到的零件
① M3*14沉头自攻丝 6颗
② M3*12帽头自攻丝 4颗
③ M4*8圆头螺丝 4颗（买电源赠送）
请严格按照以下动画顺序进行组装

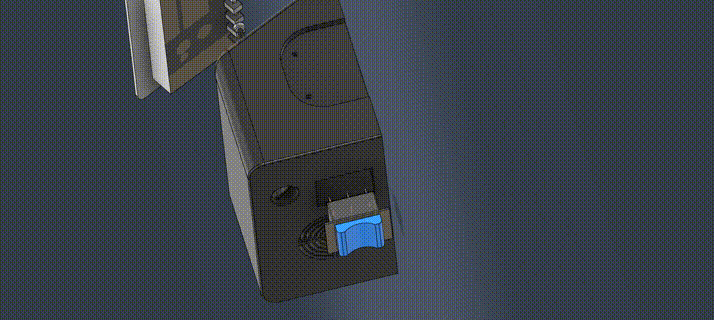

在确保线路接线没有错误之后，按照一下顺序将相应组件安装到位，温湿度控制器使用2颗M3*14沉头自攻丝固定。

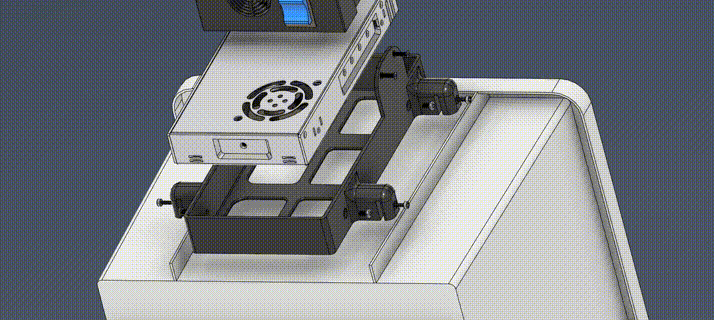

首先将电源用自带的4颗M4*8圆头螺丝固定到电源支架上，然后将电控盒使用4颗M3*14沉头自攻丝
最后将组合体插入密封箱侧面的加强筋内，电源支架与密封箱底部平齐，用记号笔在密封箱加强筋上做标记，开孔后用4颗M3*12帽头自攻丝
实物图
如果您已经完成了上述工作，请点击下面链接进入下一步的组装工作
