拓竹AMS lite电热恒温恒湿一体式干燥箱组装指南-09 加热器组装

欢迎您选择非凡开源的拓竹AMS lite电热恒温恒湿一体式干燥箱，

如遇组装问题，可加QQ群：914682474   881019125讨论

如果您上一步还没有完成，请点击以下链接返回上一步进行组装

拓竹AMS lite电热恒温恒湿一体式干燥箱组装指南-08 料盘支架中轴组装

本过程需要用到的工具

① 2.5mm六角扳手一个

② 带3mm钻头的打孔工具一个（如电钻、电动螺丝刀等，也可使用电烙铁加热后给密封箱开孔）

③ 记号笔一支（用于标记需要打孔的位置）

本过程需要用到的零件

① 箱内加热器安装支架 2套

② 组装好的40L密封箱组合体

③ M3*10帽头自攻丝 8颗

④ M3*12帽头自攻丝 8颗

请严格按照以下动画顺序进行组装

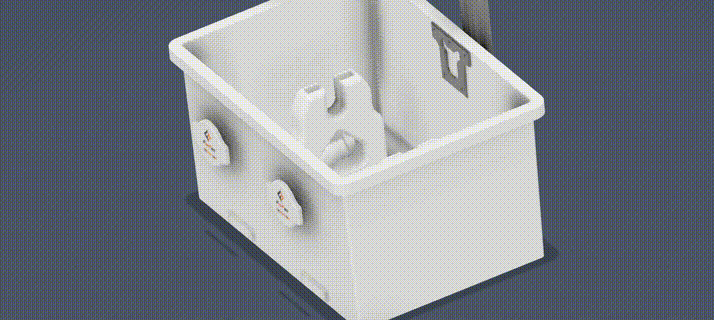

此处需要先行测量加热器高度，以最终安装高度不高出密封箱为主，建议加热器最顶端距离密封箱最顶端预留5cm距离，两个加热器出风口需分别对应箱内干燥盒上的两个曲面位置，以便使暖风可以在箱内循环，同样需要先用记号笔在需要打孔处做标记，打孔后用704胶做密封，然后用M3*10帽头自攻丝固定。

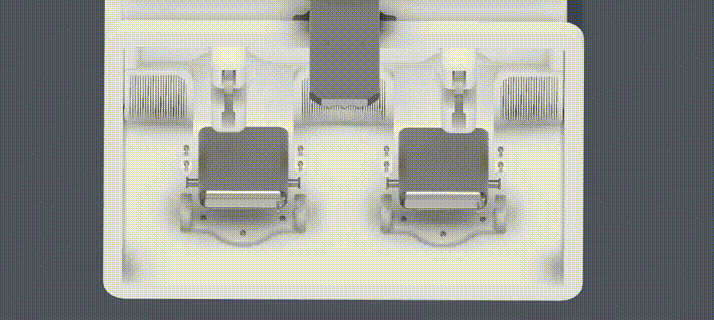

然后如下图所示，将拆除了底座的加热器，（自带底座需要拆卸，可直接拔出即可，无需额外工具）出风口垂直向下，进风口对着料盘支架安装，最后用M3*12帽头自攻丝进行固定即可。
