欢迎您选择非凡开源的拓竹AMS lite电热恒温恒湿一体式干燥箱，
如遇组装问题，可加QQ群：914682474 881019125讨论
如果您上一步还没有完成，请点击以下链接返回上一步进行组装
拓竹AMS lite电热恒温恒湿一体式干燥箱组装指南-06 进料器支架与密封箱组装
本过程需要用到的工具
① 2.5mm六角扳手一个
② 带3mm钻头的打孔工具一个（如电钻、电动螺丝刀等，也可使用电烙铁加热后给密封箱开孔）
③ 记号笔一支（用于标记需要打孔的位置）
本过程需要用到的零件
① 第04篇组装好的箱内干燥盒、料盘支架组合体 1套
② 干燥剂盒箱外固定件 2个
③ 外固定垫片 4个
④ M3*12帽头自攻丝 6颗
⑤ 安装好进料器支架的40L密封箱 1套

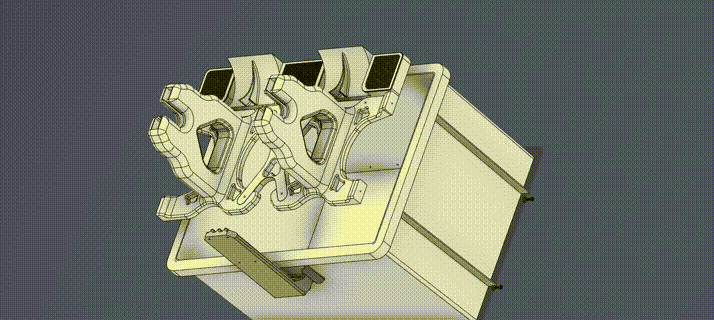

请严格按照以下动画顺序进行组装
根据我的经验，首先需要将干燥盒与料盘支架组合体放入到密封箱内，（组合体有干燥盒的一侧与安装了进料器支架的一侧相反 详情看动图所示）必须保证完全放到底，然后让干燥盒紧紧挨着密封箱的内壁，这样就能从外侧用记号笔标记需要打孔的位置，然后将组合体拿出，用工具对密封箱进行打孔，共计6个孔，务必仔细核对。打完孔之后，我们可以在打孔的位置涂抹少量704胶以达到密封的作用，也可以不涂胶，然后再将组合体放入，干燥盒在外侧使用向外固定件固定，料盘支架使用外固定垫片固定。（动画只演示了一侧的料盘支架固定，另外一侧也需要两颗螺丝固定，务必注意）
如果您已经完成了上述工作，请点击下面链接进入下一步的组装工作
