拓竹AMS lite电热恒温恒湿一体式干燥箱组装指南-13 进料器组件组装

欢迎您选择非凡开源的拓竹AMS lite电热恒温恒湿一体式干燥箱，

如遇组装问题，可加QQ群：914682474   881019125讨论

如果您上一步还没有完成，请点击以下链接返回上一步进行组装

拓竹AMS lite电热恒温恒湿一体式干燥箱组装指南-12 电控组件及电源组装

本过程需要用到的工具

① 2.5mm、1mm六角扳手各一支

本过程需要用到的零件

① M3*10帽头自攻丝 14颗

② M2*5平头螺丝 3颗（拆卸主板 AMS lite自带）

③ M2.5*8平头螺丝 4颗（拆卸AMS lite上下料组件自带）

请严格按照以下动画顺序进行组装

特别声明，本篇使用到的进料器组件模型，修改自作者Penguin_holic的AMS Lite Feeder 改装墙和顶部支架，原模型下载地址AMS Lite Feeder 改装墙和顶部支架 来自 Penguin_holic – MakerWorld，在此表示感谢。

① 安装AMS lite上下料组件，将上下料组件线束穿过打印模型至主板盒（动画没有完整表述此过程，以下借用原作者图片）

注：需要上下料组件支架平齐一面向上，图中左侧白、蓝线组件为3、4号上下料组件，右侧红、黑线组件为1、2号上下料组件，每个上下料组件分别使用2颗M2.5*8平头螺丝固定。

注：需要上下料组件支架平齐一面向上，图中左侧白、蓝线组件为3、4号上下料组件，右侧红、黑线组件为1、2号上下料组件，交叉出现，蓝白色线组在主板盒右侧出线，红黑色线组在主板盒左侧出线，这里需要特别注意。上下料组件支架使用2颗M3*10帽头自攻丝固定。

并将主板安装至主板盒，使用3颗M2*5平头螺丝固定，如下图，并将上下料组件按照下图位置接插到位，注意核对拆卸时用记号笔做的标记，以核对是否安装正确。

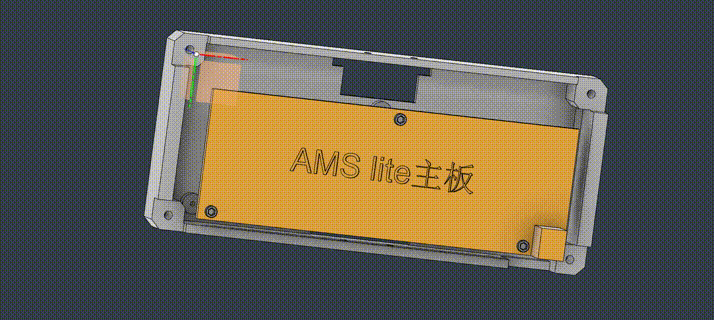

主板安装动态示意图

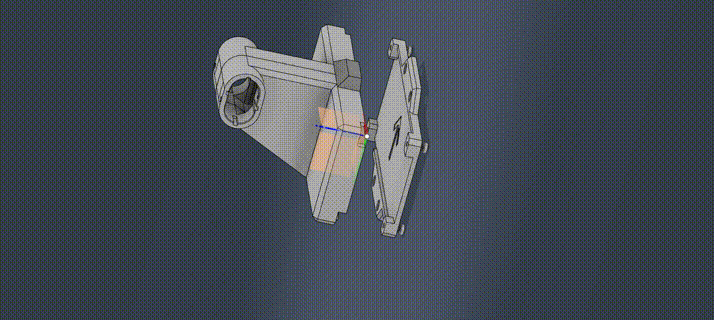

动画演示：完成以上两个步骤，上下两组件支架插入主板盒，使用5颗M3*10帽头自攻丝固定上下料组件支架。

完成以上3个步骤，这里使用4颗M3*10帽头自攻丝将主板盒底版进行安装，注意底版箭头标注为向上位置，也就是上下料组件支架平齐一面，看动图

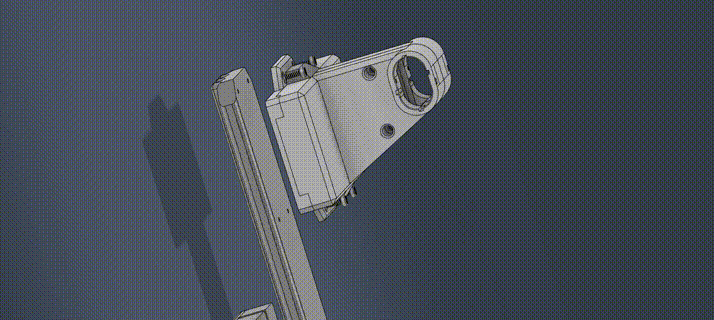

完成以上4个步骤之后，最后我们将安装好的组合体安装到密封箱的进料器支架上，使用4颗M3*10帽头自攻丝
