飞机引擎用全功能控制台

项目简介

涡扇引擎应用演示视频

涡桨引擎应用演示视频

模型组装教程

模型设置教程

适用于3D打印涡桨飞机引擎、涡扇飞机引擎模型的主控板，控制板已在立创开源广场开源，点击以下链接获取；

控制台全套3D打印文件「点击此处直接跳转下载」

飞机引擎控制台主控板开源文件「点击此处直接跳转立创开源广场」

电位器安装板「点击此处直接跳转立创开源广场」

控制板 最新V20260723版固件「点击此处直接跳转下载」

控制台3D打印模型渲染图

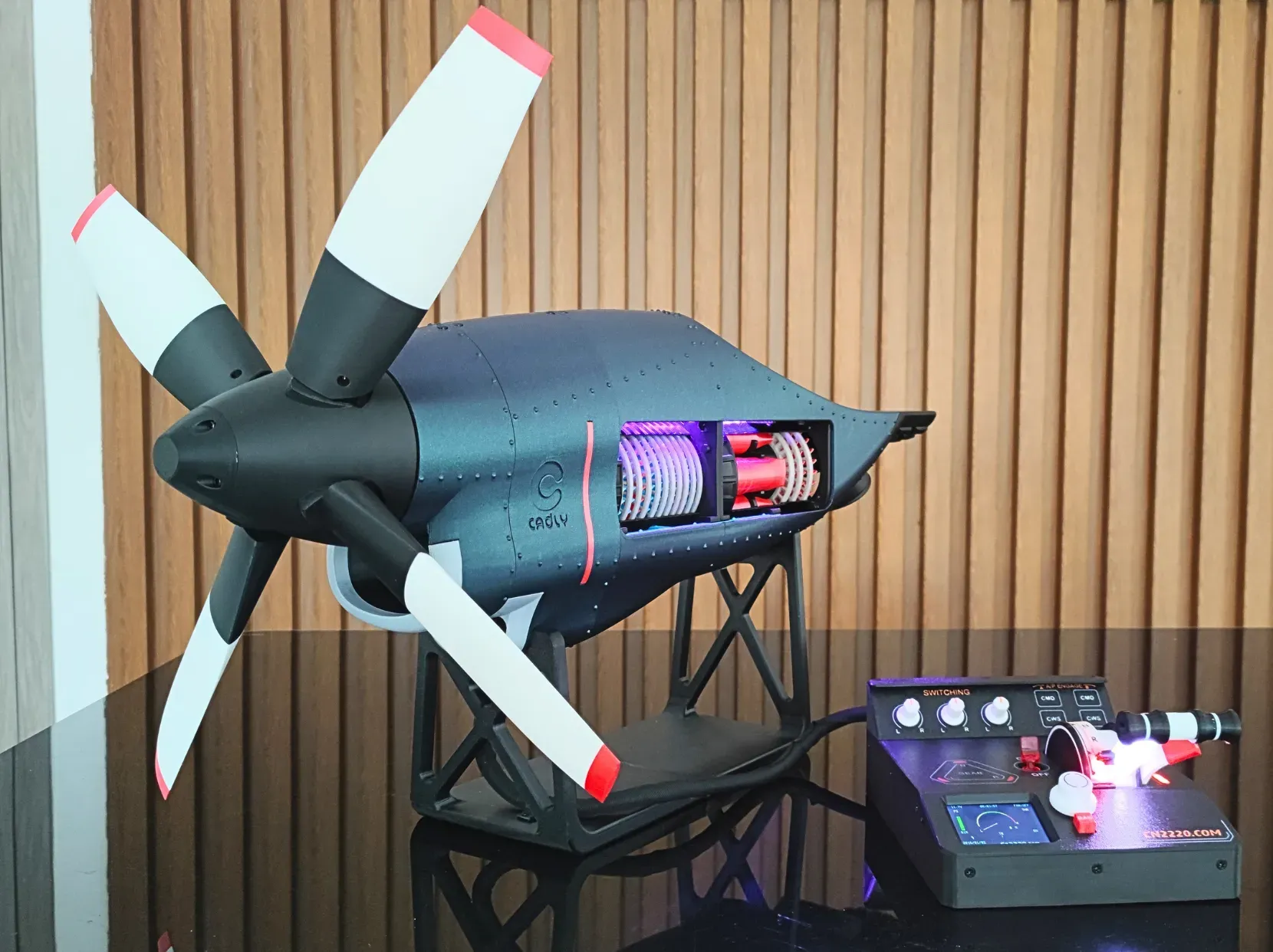

控制台实拍运行效果图

已完美适配一下模型

1、3D打印可变桨距涡桨飞机引擎2026083最新版「点击此处或下图图片下载模型」

涡桨飞机引擎模型成品展示「点击图片下载模型」

2、3D打印 带反推功能大涵道涡扇飞机引擎 罗罗 Trent-1000 飞机发动机 模型「点击此处或下图图片下载模型」

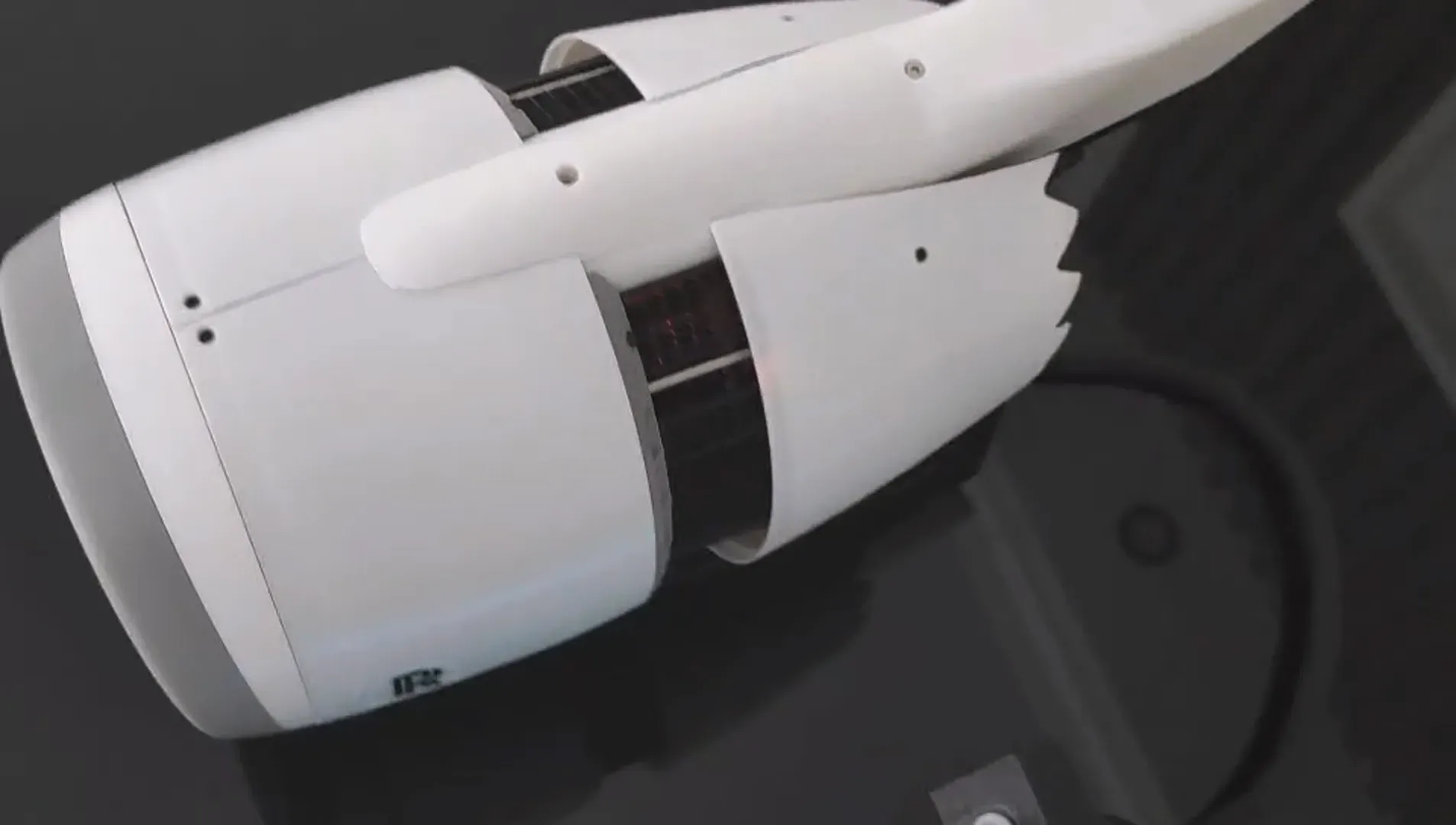

带反推涡扇飞机引擎模型成品展示「点击图片下载模型」

3、3D打印带反推低转速涡扇飞机引擎模型，临时占位，模型很快发布；

低转速涡扇飞机引擎模型成品展示「资料整理中」

控制台BOM

注意控制台分两个版本，高速涡扇引擎必须使用10A适配器或者电池供电，推荐电池供电，成本更低！

项目功能

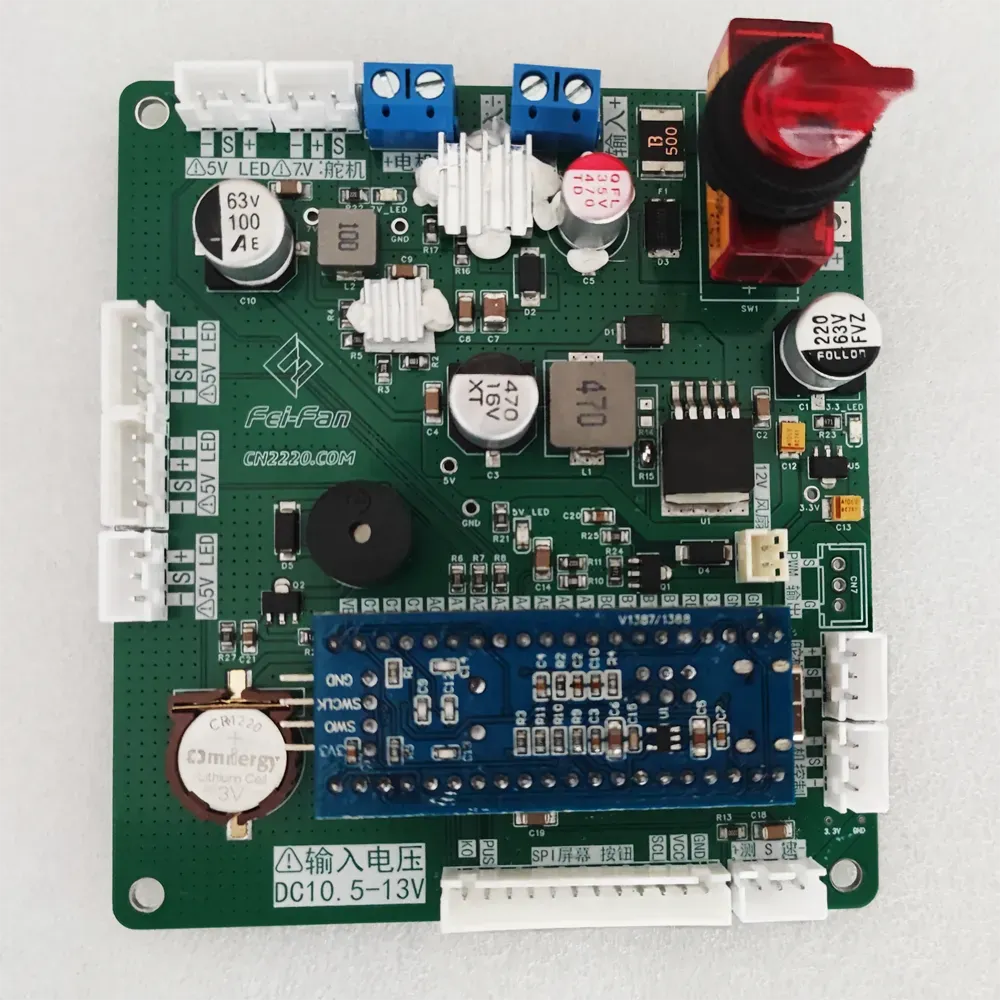

图1、主控板成品展示

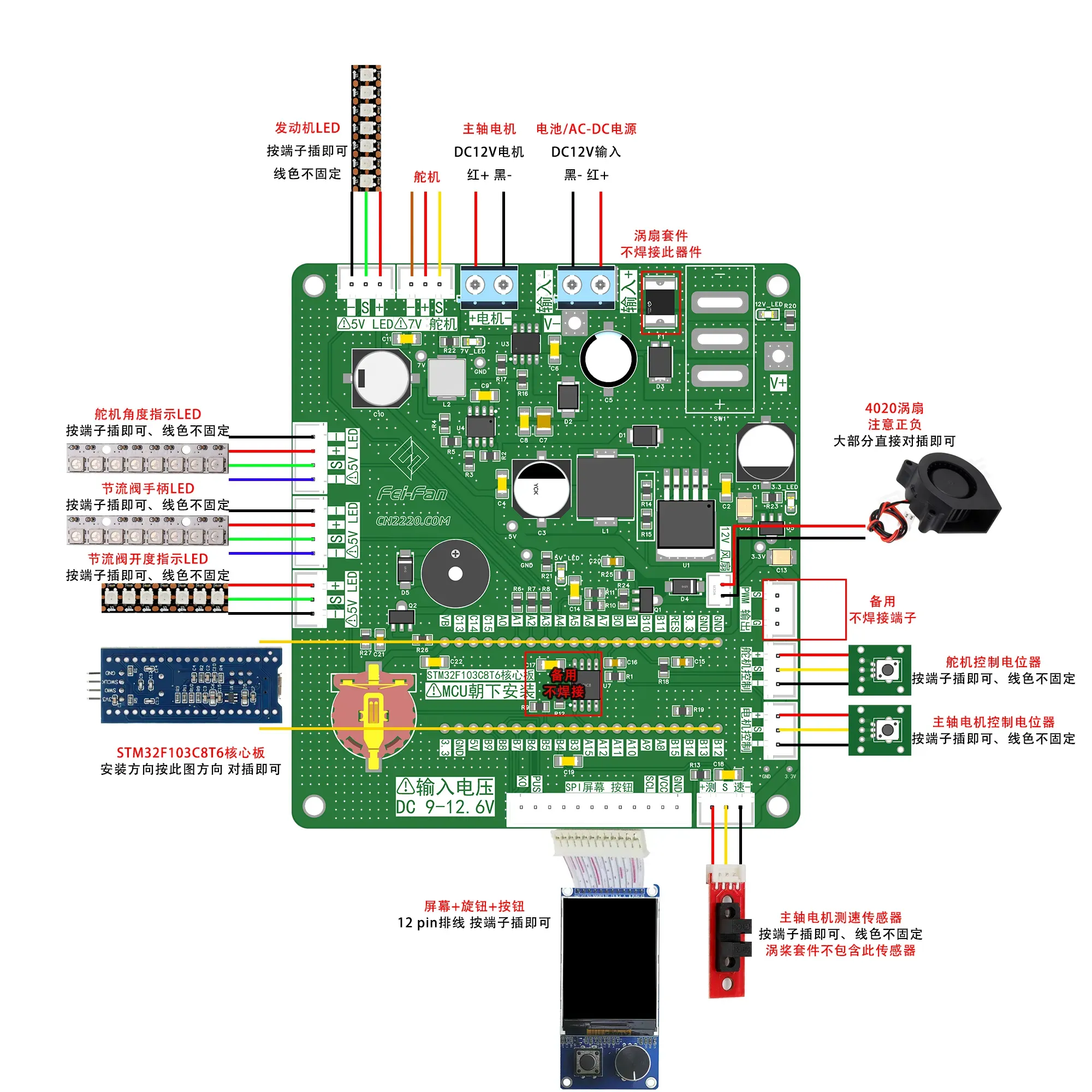

图2、主控板接线示意图（模型文件内有大图）

控制台采用自制控制板+STM32F103C8T6单片机核心板+2.4寸TFT屏+自写的7000行固件组成，具备所有功能可自定义，断电记忆等功能。

可调功能包括：

1、电机参数设置，包括启动阈值、最大转速、最小转速、电位器最低、最高位校准等；

2、舵机参数设置，包括舵机角度（只调整屏幕显示的舵机滑块开度）、舵机最低最高脉宽（调整舵机方向、角度限制等）；

3、LED灯带设置，控制台配备节流阀开度指示灯光、节流阀手柄灯光、舵机角度指示灯光、引擎内部氛围灯光，除引擎内部灯光只可调整颜色（会跟随节流阀开度0%-100%调整亮度）及停止位颜色外（引擎停止时候的颜色及亮度），其他灯光均可分段设置颜色（引擎转速、舵机角度分段颜色），亮度等均可调整，其中节流阀手柄可开启呼吸效果；

4、显示设置，包括屏幕亮度，仪表模式（百分比模式及传感器模式），传感器模式为涡扇引擎独有，可通过一个光电传感器来获取电机的真实转速，用以显示在屏幕上，涡桨发动机因为转速低，没有必要显示真实转速，所以没有配备光电传感器；

5、时钟设置，真实时间显示在屏幕左下角，可自行调整时间，屏幕上方中间位置显示单次运行时间，设置-系统信息中，会显示总运行时间；

6、电池设置，控制板有一个简单分压电路，单片机通过ADC采集分压电路来估算电池电压，此处可设置电池满电电压及馈电电压，因为采用了简单的分压方式，分压电路有误差，建议首次开机进行校准，理论最高输入电压13.5V，超过会烧单片机。

控制台功能：

1、控制台配备一个节流阀推杆和反推手柄，节流阀推杆用于调整主轴电机转速，反推手柄用于调整舵机角度，采用10KΩ电位器+简单PCB板（实在买不到好安装的，就自己画了一个简单PCB，后期也会开源在嘉立创开源广场）；

2、一块2.4寸带EC11旋钮和轻触按钮的TFT屏幕，用来显示电池电压、电池电量，节流阀开度，电机转速，舵机角度，运行时间，控制台内置风扇开关，以及前面提到的所有设置项。

控制台模型分3S电池款及12V AC-DC电源适配器版本，打印的时候注意分辨，如有任何问题可评论活着留言提出，也可进群询问，看到必回。

其中AC-DC款可使用外接适配器（必须足5A电流的，如果是PDD或者TB建议买6A或者更高一点的），模型内装适配器为自己打板做的，因为涉及安全问题，不开源，可进群购买。

3S电池款采用3节21700电池配备Type-C充电和圆口充电（Type-C只应急使用，2A充电电流下，发热在90度左右，并且充满需要很长时间，所以建议单独适配12.6V充电器）。
